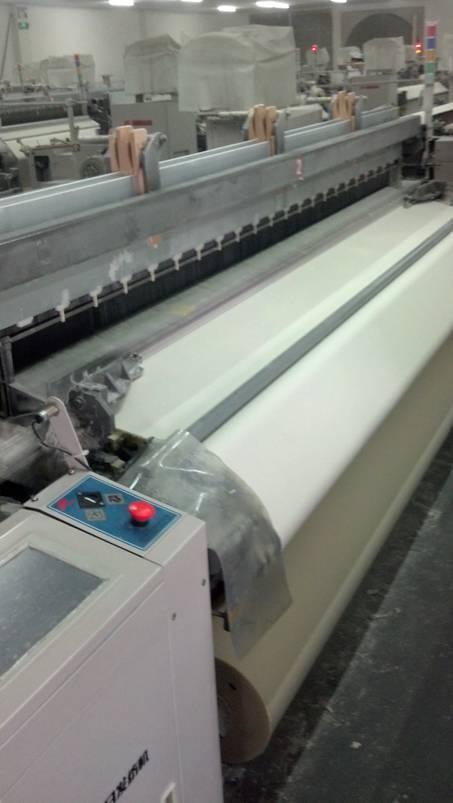

喷气织机的原理

喷气织机是采用喷射气流牵引纬纱穿越梭口的无梭织机。工作原理是利用空气作为引纬介质,以喷射出的压缩气流对纬纱产生摩擦牵引力进行牵引,将纬纱带过梭口,通过喷气产生的射流来达到引纬的目的。这种引纬方式能使织机实现高速高产。在几种无梭织机中,喷气织机是车速较高的一种,由于引纬方式合理,入纬率较高,运转操作简便安全,具有品种适应性较广,机物料消耗少,效率高,车速高、噪音低等优点,已成为较具发展前途的新型布机之一。

喷气织机发展趋势

近年来纺织机械呈现高速度、高效率、低消耗、长寿命的发展趋势。当织机的车速高于400r/min由于原有的机械式送经卷取系统控制精度低,适应性差,成布疵点多,难以实现高精度织造要求。这个时候就需要配备电子送经卷取装置。采用了电子送经卷曲可以提高张力控制的精度和灵敏度、有助于消除开车稀密路、提高对变纬密织造的适应能力,适应现代织机高速度、高智能的要求。所以具备电子送经卷曲功能与否及电子送经卷曲功能的优劣是织机档次的重要特征之一。

喷气织机系统组成

喷气织机电控系统目前通常主要制对象有:主电动机、刹车器制动器 (或离合制动器 )、 储纬器、 止纱销、电磁阀、送经卷取伺服电动机、(伺服电动机 )、指示灯等。引选纬控制: 采用进口引选纬专控器进行系统制,完成织机的主喷嘴电磁阀、辅助喷嘴电磁阀以及挡针的协调控制。送经卷取控制:采用进口送经卷取控制器进行送经卷取控制。根据织机工艺要求设定参数,计算送经量和送经补偿量以及送经速度,从而控制伺服电机,实现精确送经,有效防止停车痕。而核心电控主要使用有:贝加莱公司的PCC技术电控系统,北京中科远恒的电控系统,南京百纳的电控系统,通过主控系统进行喷气织机基本动作控制以及配合引纬、送经卷取系统协调控制,包括织机的启动、运行、停止,并运行过程中检测织机的各种工艺故障和设备故障,根据工艺要求发出相关指令,控制织机进行相关动作。

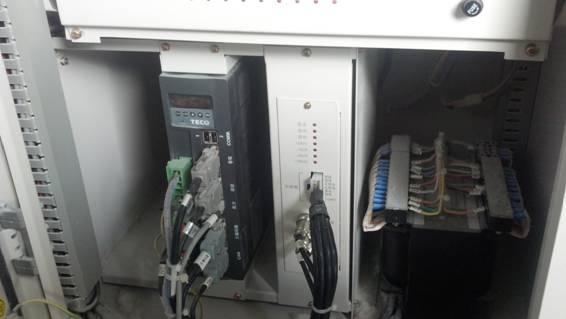

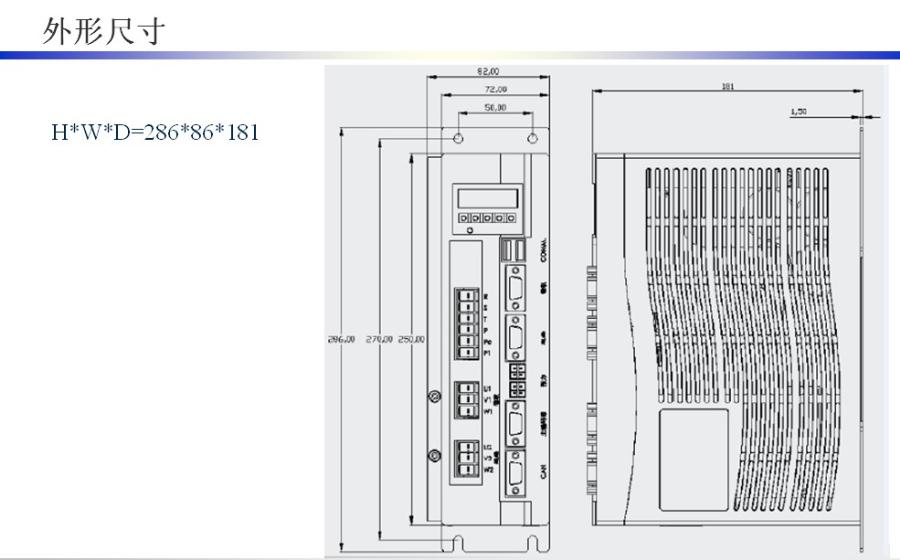

东元伺服JSDM-33A-T

 1)JSDM伺服驱动器搭配JSMA伺服电机 750W、1KW,
采用2500ppr 增量型编码器(可搭配15线非省配),性能突出
2)内建刹车晶体,可外接刹车电阻,可满足大惯量负载应用场合。
3一台驱动器带动两台马达,大大节约使用成本。

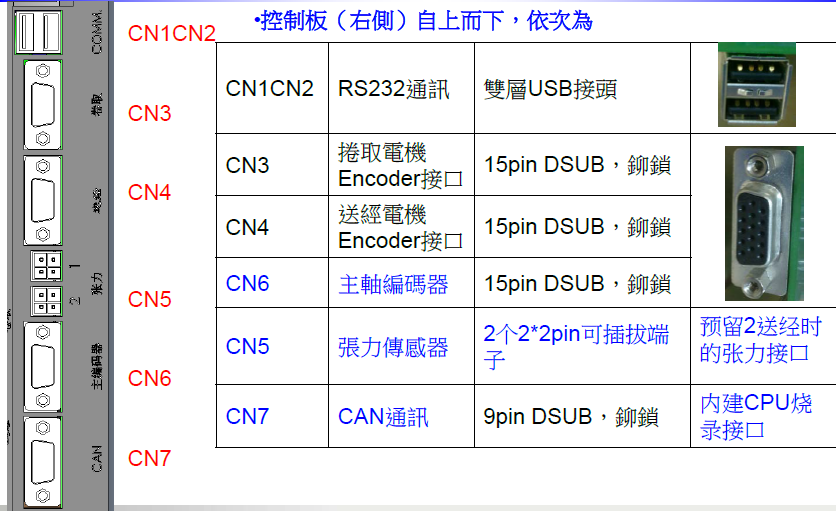

4)内建CAN通讯及张力传感器,与中科远恒控制器完美匹配。












结论

       经过调试运行各项性能指标均达到客户的要求,在客户现场24小时不停机无故障运行,能很好的证明JSDM-33A-T伺服具有响应快,定位精确,整定时间短,运行平稳等优点,能帮助客户提高生产效率并节约生产成本。
